在這個微觀與宏觀交織的世界里，每一寸距離、每一個角度都蘊含著無盡的奧秘與精確之美。今天，就讓我們一同了解影像儀的測量知識。
影像測量儀是利用攝像頭拍攝通過光學系統放大的影像，并使用先進的影像處理算法進行邊緣檢測，以非接觸方式測量尺寸的精密測量儀器。只需要通過顯示器和鼠標操作，即可輕松完成高精度測量。
尺寸測量
圖像是由像素組成的。如果把要測量的一個區間中的像素數進行計數并乘以像素的尺寸大小，那么這個區間就可以轉換成長度的數值。

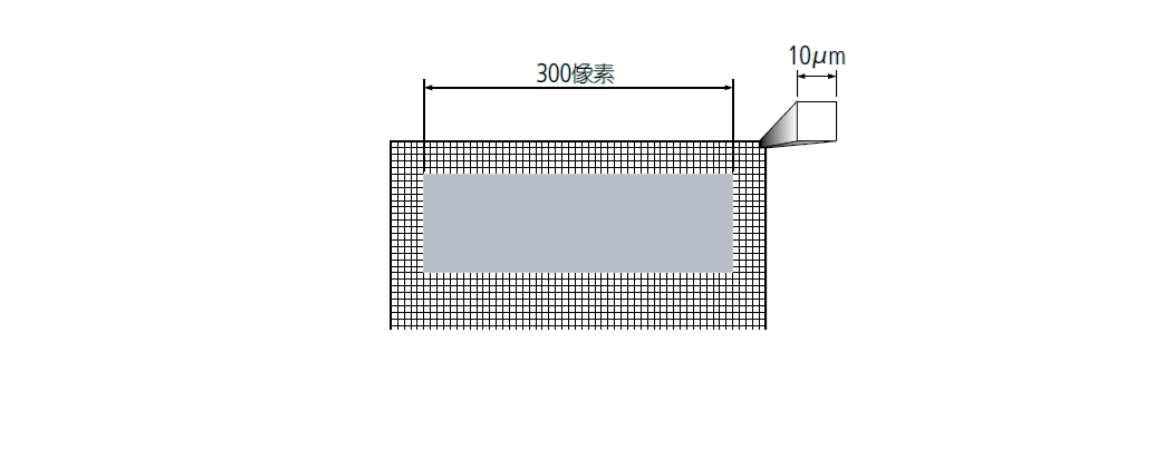

例如，正方形工件的一個側面像素總數為300像素(如下圖)。假設成像倍率下的像素尺寸是10μm，則工件的總長度為10μm×300像素=3000μm=3mm。
邊緣檢測

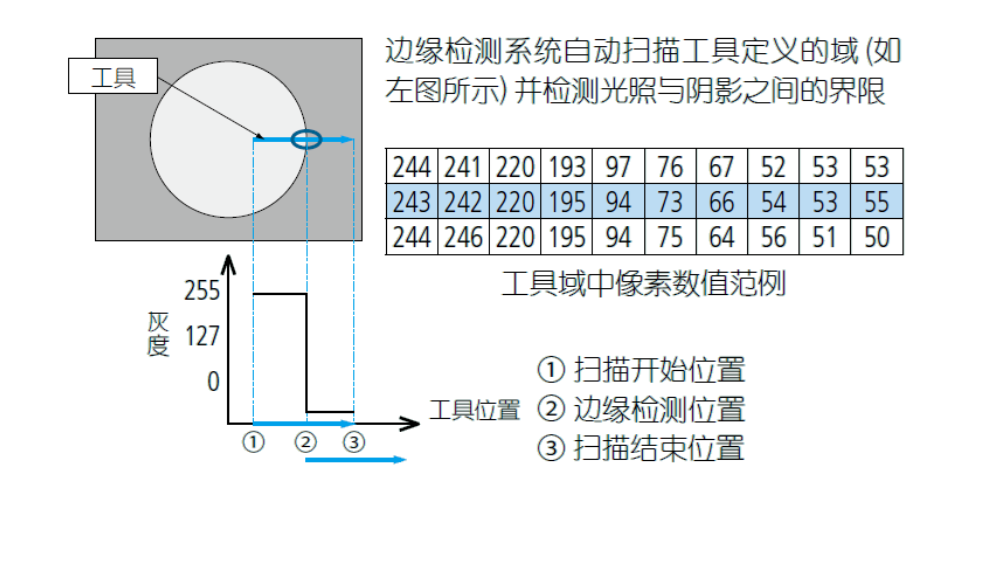

實際工作端面(邊緣)是如何從圖像中檢測出來的呢?如下黑白圖像為例進行說明。邊緣是從任意范圍進行的。在視覺上表示這個范圍的東西被稱為工具，為了滿足工件的各種形狀和測量需求，有多種工具可供選擇。
高分辨力測量

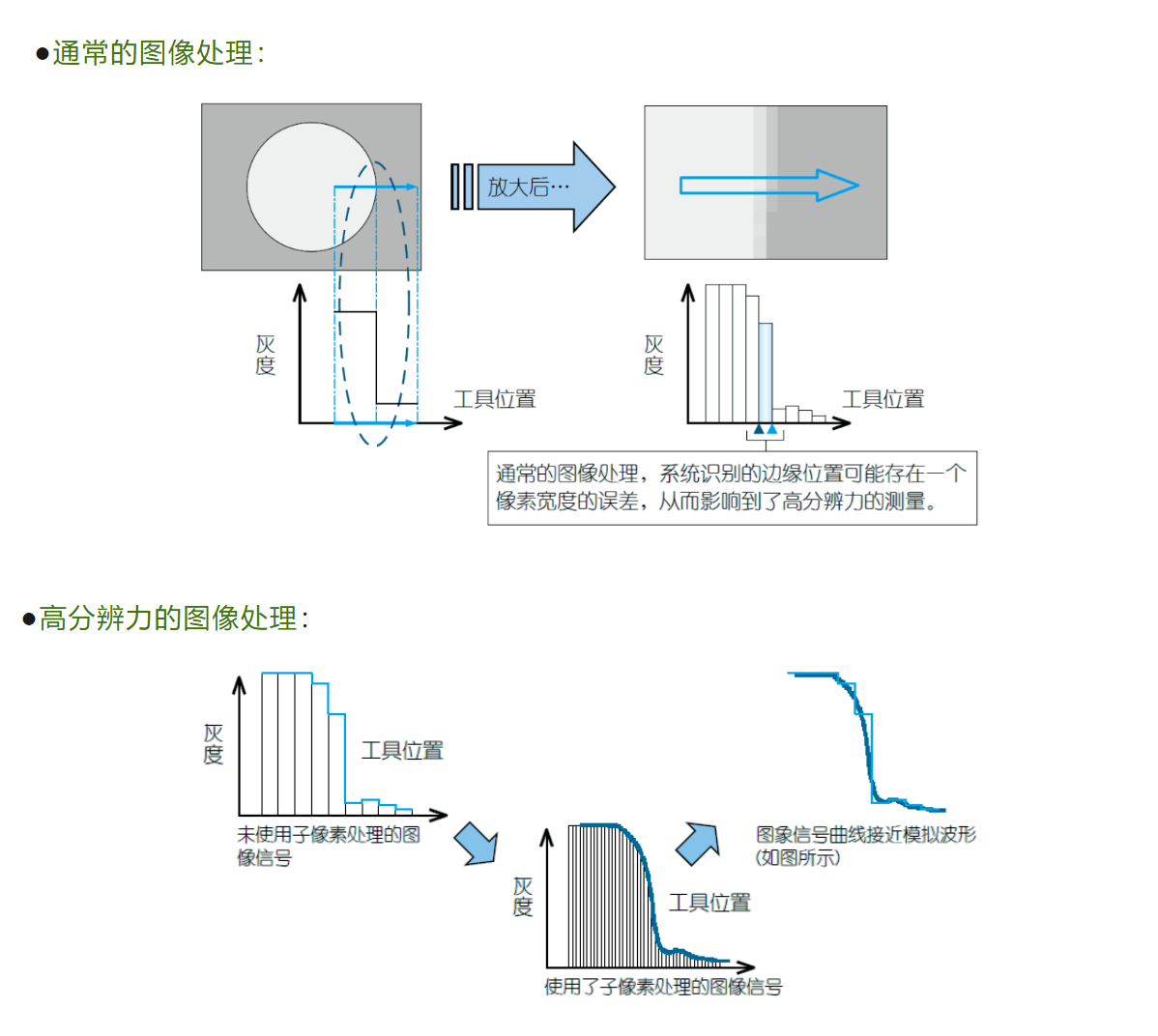

使用子像素的影像處理，能提高邊緣檢查精度。通過確定與相鄰像素數據之間的插補曲線(如下圖所示)檢測邊緣，這樣就可測量高于1個像素的分辨力。

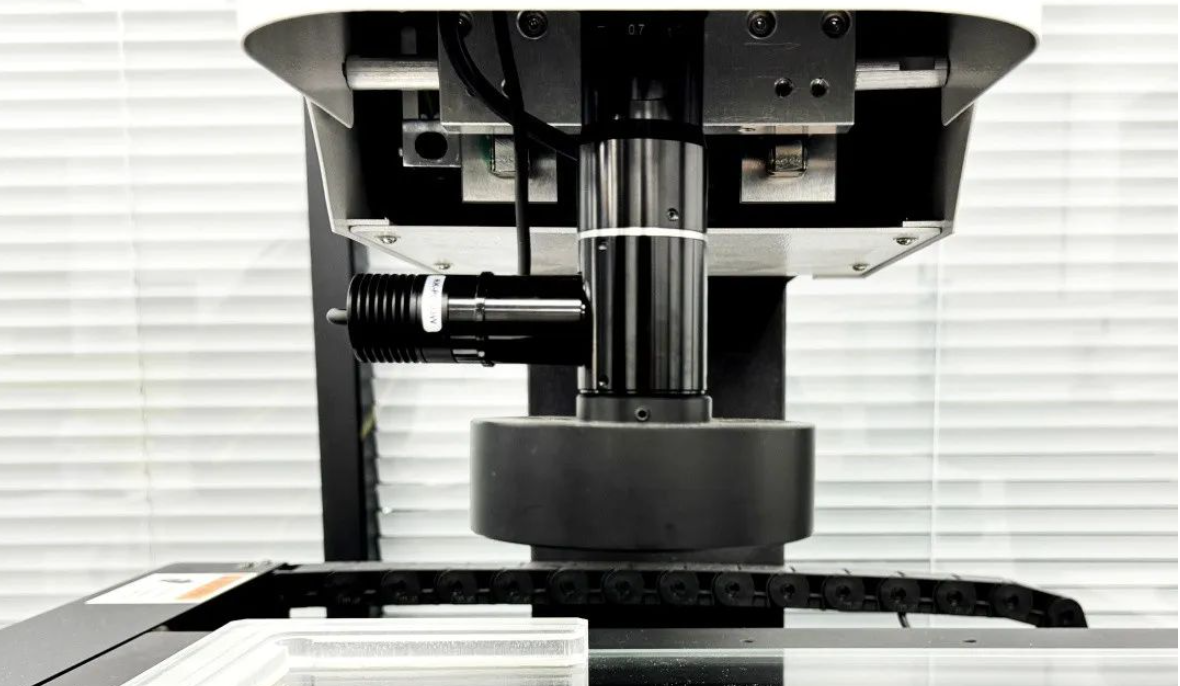

德力測控DV自動影像儀
DV 系列自動影像儀搭載 1:6.5 高分辨率光學系統，可全面確保精密工件的二維尺寸進行準確測量。
高效測量各種精密零件的輪廓和表面形狀尺寸，如點、線、圓、弧、矩形、槽形、環形、開曲線、閉曲線、圓柱、圓錐、球、平面，也能測量曲線的周長、面積、直徑等。
同時可以進行平行度垂直度、角度、對稱度、位置度、同心度、直線度、平面度等適用于高精度產品檢測。
